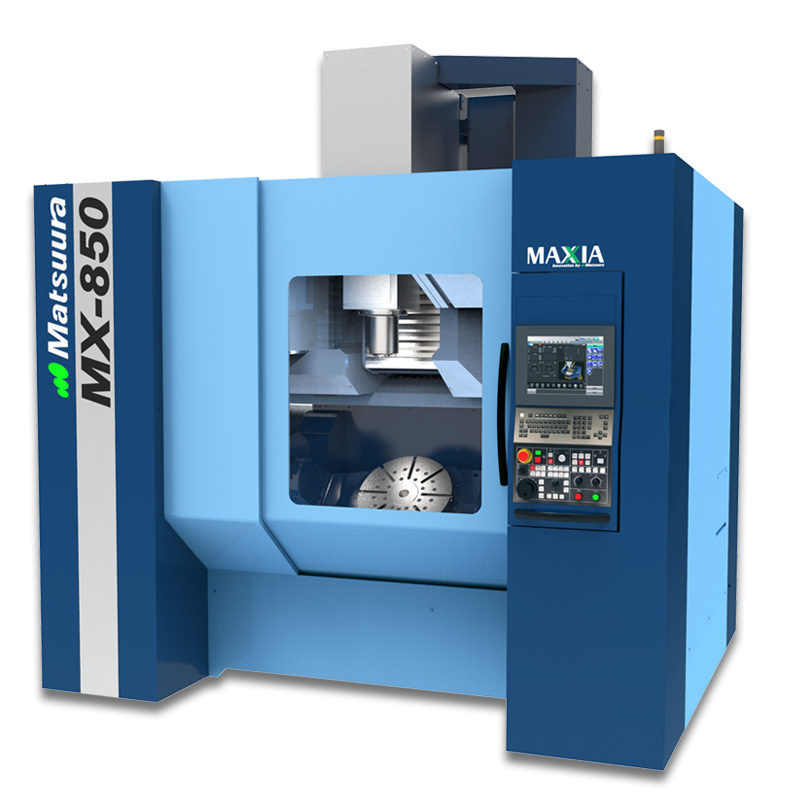

5軸制御立形マシニングセンタ MX-850

MX-850

5軸制御立形マシニングセンタ

MX-850

大型ワーク対応の
MXシリーズ登場

  • 安心・簡単、優れたユーザビリティ。

  • 良好な作業性で、スムーズな段取り作業を可能に。

  • さらに大きなワークに対応。

  • 重切削、高速切削に威力を発揮するMAXIAスピンドル。

5軸制御立形マシニングセンタ MX-850

製品選びに迷ったら・・・

ハジめて!マツウラ! 選び方ガイド

最大ワークサイズ

最大ワークサイズ

最大工作物寸法
Φ850×H450mm
工作物許容質量
500kg

制限付き最大ワークサイズ

PC4

最大工作物寸法
Φ850×H385mm
工作物許容質量
400kg

OPTIONシンプルオートメーションのススメ

自動化・無人化システム

無人化・自動化へのステップアップ シンプルオートメーションオプション

PC4(フロアパレットシステム)と90本/120本工具マガジンによる自動化パッケージオプションを設定。手軽にオートメーションシステムを構築し、自動化へのステップアップを実現します。

自動化・無人化について詳しくはこちら

特長

基本性能

高剛性のラムタイプ構造

MX-850ではラムタイプ構造を採用。
コンパクトで高剛性、十分な加工エリアと期待どおりの高精度を実現します。

加工ニーズに応じて選べる
テーブルオプション

φ500mmのテーブルを標準装備。加工ニーズによってφ700mmテーブル、フラットテーブル付きタイプ(φ500mm)をお選びいただけます。

▲フラットテーブル付きタイプ (φ500mm)[オプション]

作業性・操作性

1,055mm、余裕の開口幅を確保。ワークの搬入出や保守作業も容易に。機械前面から主軸中心までの距離は110mm、ワークへの接近性もしっかりと保ちました。
また、スライド式天井カバー付きの435mmの開口部を確保。クレーン使用による大型ワーク搬入も容易に行えます。

主軸へのアクセス良好

クレーン使用可能

接近良好

工具段取良好
